pessoal, alguém pode me ajudar com essa simplificação aqui?

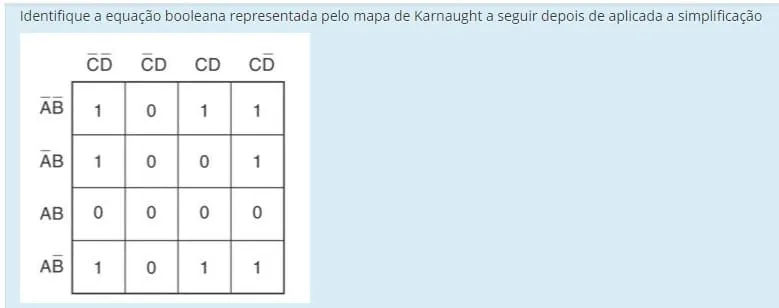

Mapa de Karnaugh
X
3 Respostas
X
cheguei em a~d+~b~d+~bc. não sei se fiz certo, geralmente quando se trata de 4 variáveis eu me atrapalho bastante.
Solucao aceita
1 like
Isto não me parece correto por causa deste elemento aqui
~C~D ~CD CD C~D
~A~B 1 0 1 1
~AB 1 0 0 1
AB 0 0 0 0 <-- é A~D e está a zero
A~B 1 0 1 1
Analisando o mapa temos:
- duas primeiras linhas (~A), primeira e ultima coluna(~D) --> ~A~D
- primeira e ultima linha (~B), duas últimas colunas (C) --> ~BC
- os quatro cantos --> ~B~D
~A~D + ~B~D + ~BC
X
1 like
foi esse mesmo resultado que deu aqui, é que esqueci de colocar o ~
